大族激光智能装备集团激光切管柔性生产线（切管FMS）顺利交付大庆油田，并在客户现场高效连续作业生产。在与客户共同努力下，生产线实现了自动接收、智能分配、调度任务，柔性加工生产，高速高精、安全稳定运行，助力射孔枪弹架工件实现高质量、智能加工的新飞跃！

柔性加工 邀您见证

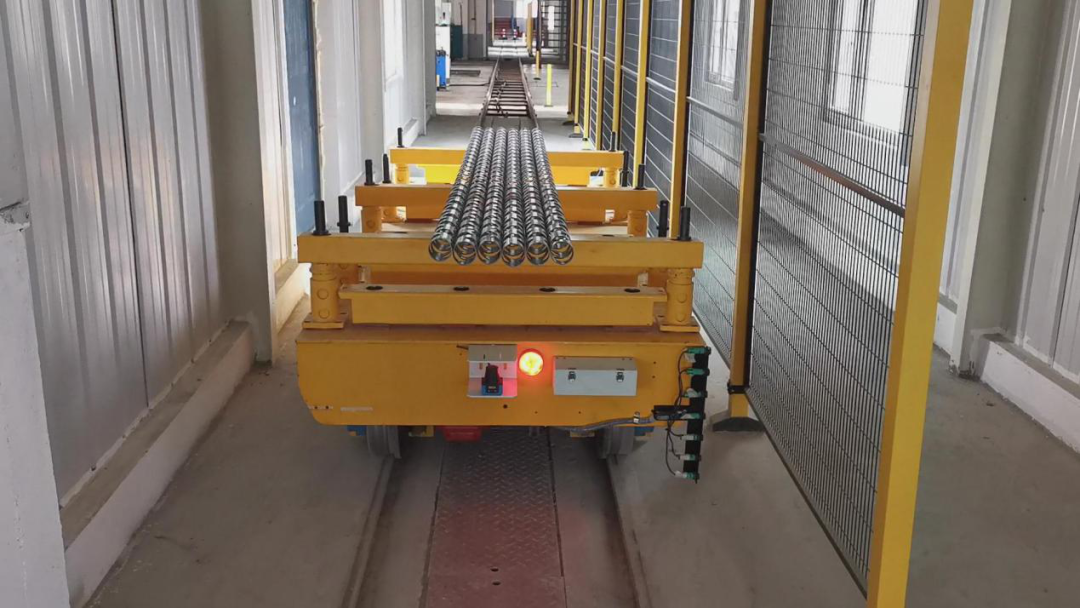

激光切管柔性生产线（切管FMS）将库房至激光加工车间之间建立一条自动传输线，实现成捆原材料及成品往返传输。

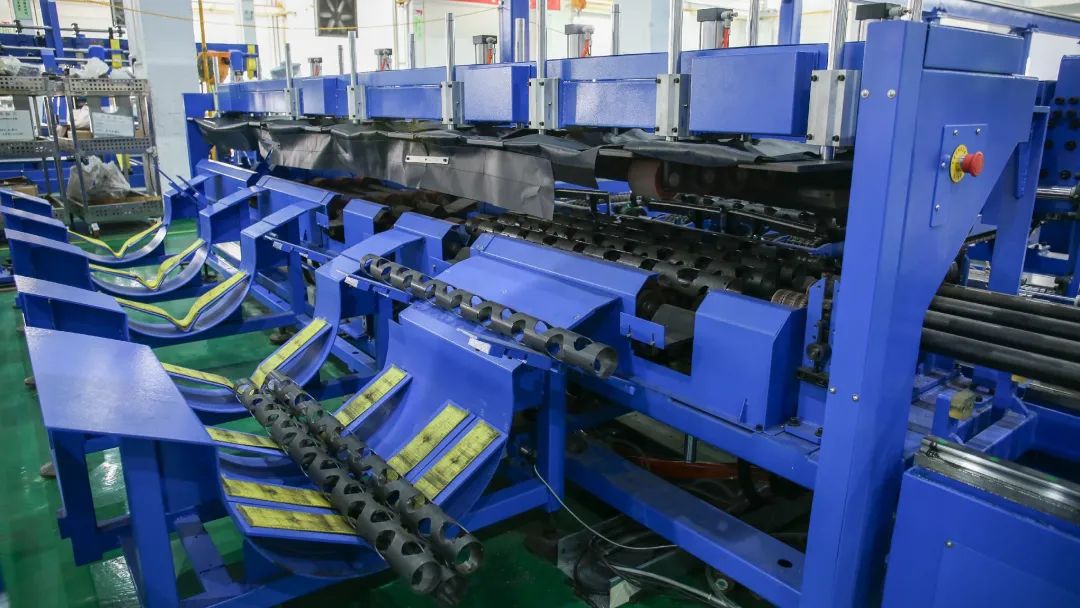

该产线由中央调度系统自动分配任务，三台全自动激光切管机对指派的任务实现全自动上料、下料及激光加工；自动分拣系统对加工弹架进行自动分拣、计数，到达指定数量后，全自动搬运系统进行自动搬运至内壁处理系统；内壁自动处理系统对弹架进行自动分料、上料、内壁抛光、自动下料，完成抛光的弹架通过RGV传输线转运至焊接、装配车间进行焊接、装配、打包，弹架成品经RGV传输线返回库房；生产线配以封闭安全防护系统及声光报警系统。

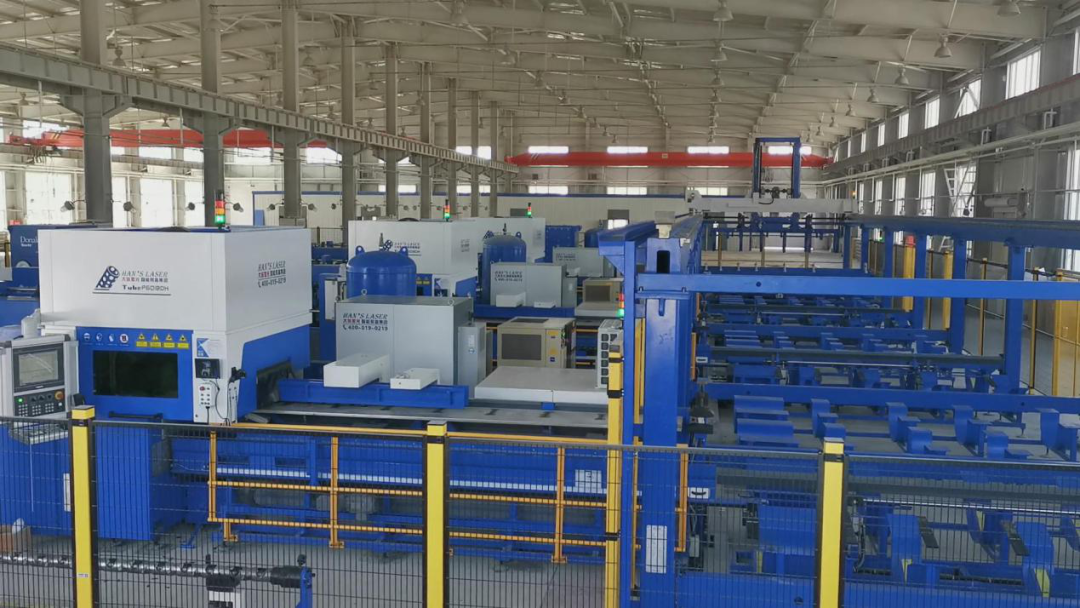

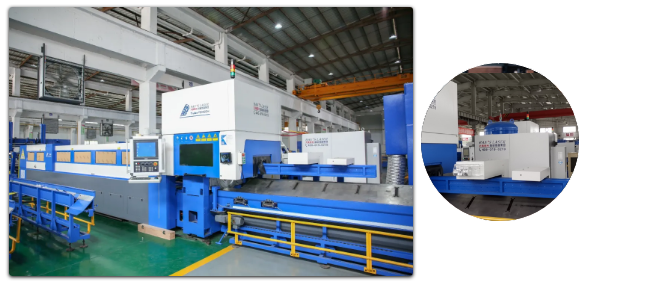

△生产线现场图

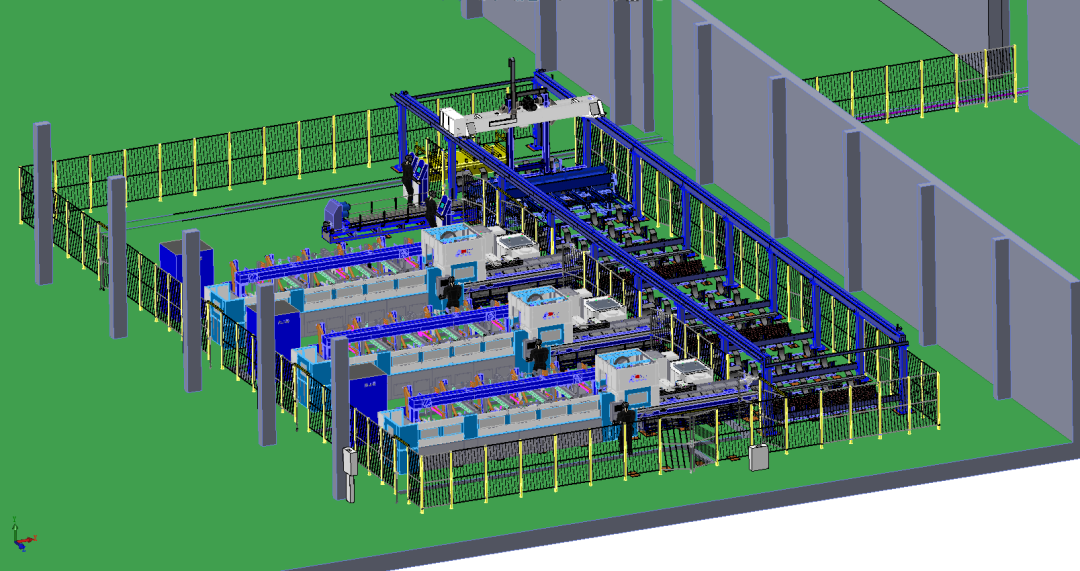

△生产线效果图

智能切管 品效升级

射孔是指在油层深度专用的射孔工具将套管、混凝土层射穿，并射到油气层形成油气通道，连通油气层和井筒，使油气进入井筒（油管）的完井过程。射孔技术是石油勘探与开发系统工程中极为重要的技术，是实现完井后采油或提高采收率最重要的环节，它直接影响着油田的产品效率，对提高油田油气采收率有着重要的意义。

射孔枪是测井技术的一个重要组成部分。弹架是确保射孔弹在射孔枪内按设计位置可靠定位的载体。一般由钢管（板）或塑料、纸筒等制作。弹架的设计决定了射孔弹的孔密和相位，并对弹的定位可靠性及其穿透威力的发挥起作用。

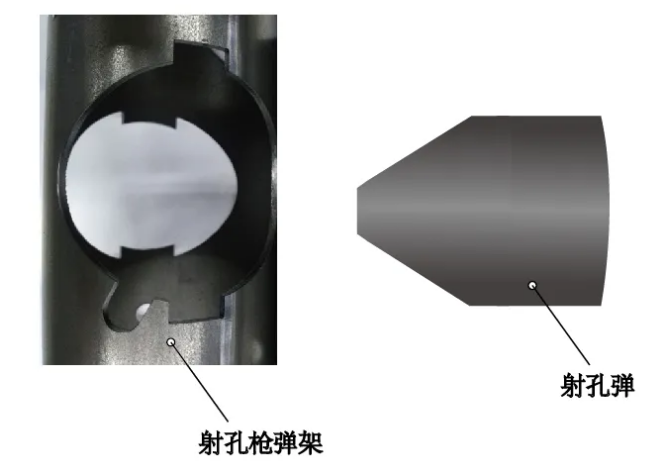

△射孔枪弹架及射孔弹

(01)

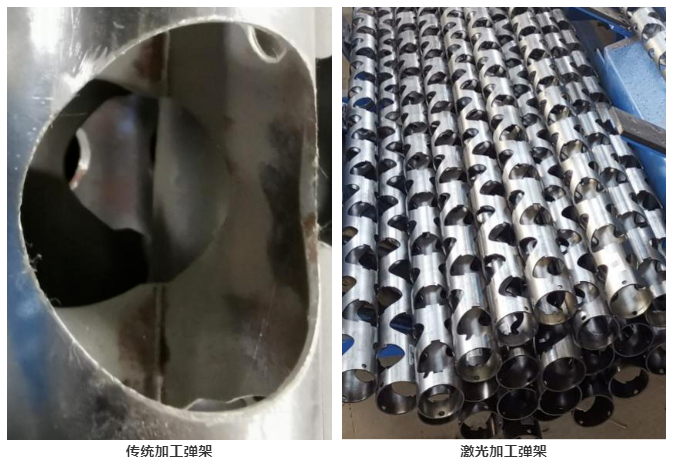

传统射孔枪弹架主要运用磨具冲压等加工而成，不同大小弹孔需定制磨模具，弹架成型需多次定位装夹，人员劳动强度大，效率低；特制模具易磨损，适应性差，精度低、质量较难掌控。

激光切管具有高速度、高精度、高柔性化等特点。软件自动排版，生成NC程序；一次装夹即可将管材上的复杂轮廓进行加工，还可实现全自动上下料，实现材料快速切换。

(02)

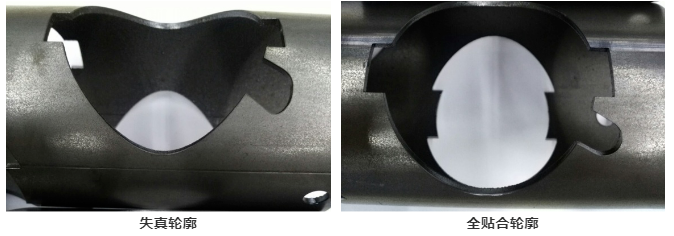

激光切管柔性生产线切割弹架实现切割轮廓紧密贴合、无失真，所见即所得；切割孔径向、轴向尺寸无差异，加工孔直径偏差实现严格限制，避免弹头晃动；相位角自动调整补偿，实现射孔弹穿孔无偏差；复杂轮廓不抬头切割，实现高速切割、高效率掉片等重大技术突破。

(03)

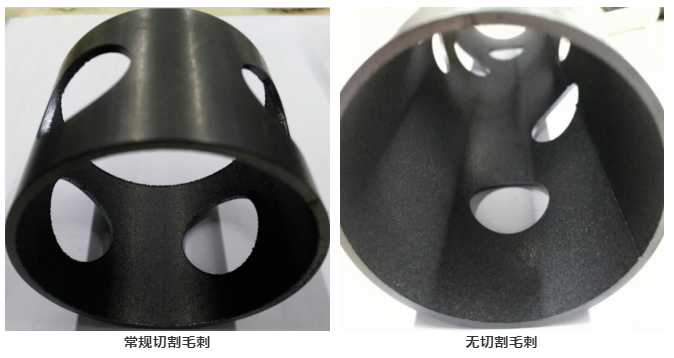

通过对激光器功率、气流、系统及NC程序优化，生产线实现对弹架高效率、高质量断面切割及严格的毛刺和挂渣控制。

(04)

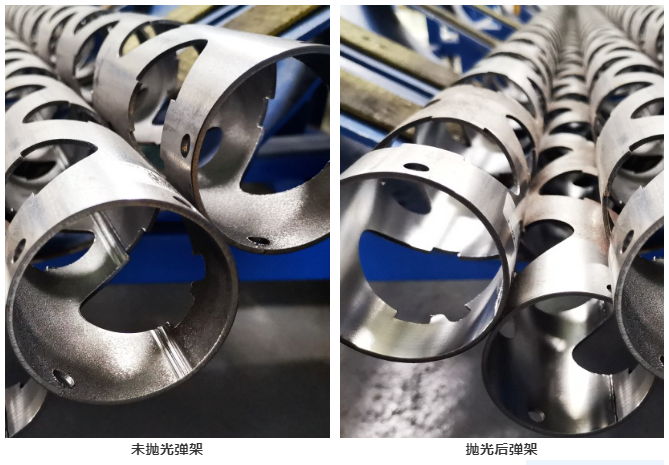

内壁自动处理系统对弹架进行自动分料、上料、内壁自动抛光、自动下料，抛光后内壁洁净。

八大优势 强力助产

01

管材原材料及成品往返传输

02

激光切管机自动上料加工、分拣

03

桁架自动抓取、送料

04

全自动上下料管内壁抛光

05

横跨多个车间智能输送

06

生产线全防护、预警设置

07

一键下单、数据统计

08

产品扫码、追溯查询

专属定制的弹架生产线，对切割品质、切割精度有极高的要求。大族激光智能装备集团切管产品中心对切管机轮廓及精度切割，切管机轮廓毛刺、挂渣及切割速度等一系列影响因素进行测试、精心设计，力求提供高品质、高精度的弹架成品。通过研究、测试、实践，综合运用激光切管机、内抛光、焊接及装配等多个环节，并形成整条自动生产线效率最大化。

智造无止境，服务无边际。大族激光智能装备集团持续深耕细分市场，满足客户需求，为客户创造价值；始终致力于把产品做精、把行业做深、把服务做细、把平台做强，为智造强国贡献大族力量！
